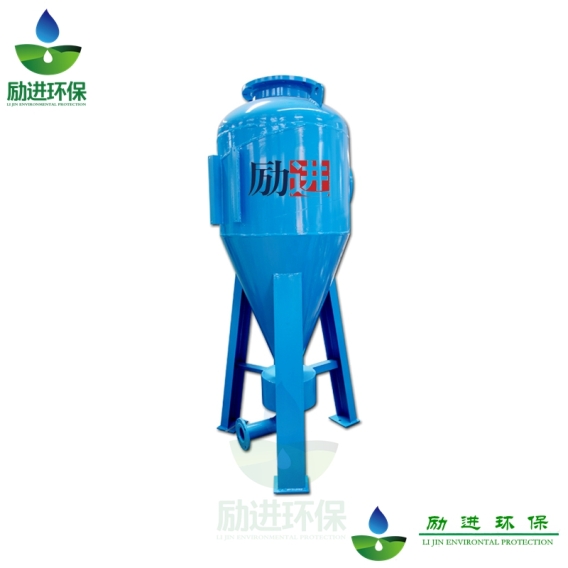

旋流除砂器Ⅱ型產品介紹

　　LJXC型旋流除砂器集旋流與過濾為一體，主要用來清除地下水和地下熱水以及其他水源中的固體顆粒，適用于水源熱泵系統、中央空調冷卻水、冷凍水系統、冬季冷暖循環水系統、工業冷卻水系統。

　　旋流除砂器Ⅱ型適用范圍

　　1.主要適用于原水、補水的水質處理及控制，如：河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等。

　　2.可廣泛適用于水源熱泵系統，采暖水，中央空調冷卻水、冷凍水，鋼鐵、發電、化工及其他工礦企業，自來水、海水、地表水、地下水等。

　　旋流除砂器Ⅱ型技術參數

　　材質：碳鋼 原水濁度 ≥ 300度

　　水頭損失：2mm 出水濁度 ≤10度

　　進水壓力≥0.2～0.25Mpa 除砂直徑 > 0.1mm

　　旋流除砂器Ⅱ型工作原理

　　LJXC型旋流除砂器是根據離心沉降和密度差的原理，當水流在壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。

　　

旋流除砂器（II型）規格參數表



除砂器型號	處理水量T/h	進水壓力MPa	大分離徑粒mm	分離粒度um	平均除砂率%	外型尺寸			進水口D1mm	出水口D2mm	排污口D3mm	重量kg
						H	D	H
LJXC–25Ⅱ	18	0.15-0.4	1.5	30-70	＞96	850	273	1100	25	40	25	40
LJXC–40Ⅱ	25	0.15-0.4	2	40-100	＞96	1050	273	1250	40	50	25	50
LJXC–50Ⅱ	40	0.15-0.4	3	40-100	＞96	1100	273	1360	50	65	25	60
LJXC–80Ⅱ	60	0.15-0.4	3	40-100	＞96	1150	273	1410	80	100	40	120
LJXC–100Ⅱ	100	0.15-0.4	6	50-150	＞95	1200	325	1450	100	125	40	130
LJXC–125Ⅱ	160	0.15-0.4	10	74-200	＞95	1250	377	1500	125	150	50	180
LJXC–150Ⅱ	200	0.15-0.4	10	74-200	＞92	1350	426	1600	150	200	50	240
LJXC–200Ⅱ	250	0.15-0.4	16	74-220	＞92	1450	530	1700	200	250	65	350
LJXC–250Ⅱ	300	0.15-0.4	16	80-230	＞92	1550	630	1800	250	300	65	400
