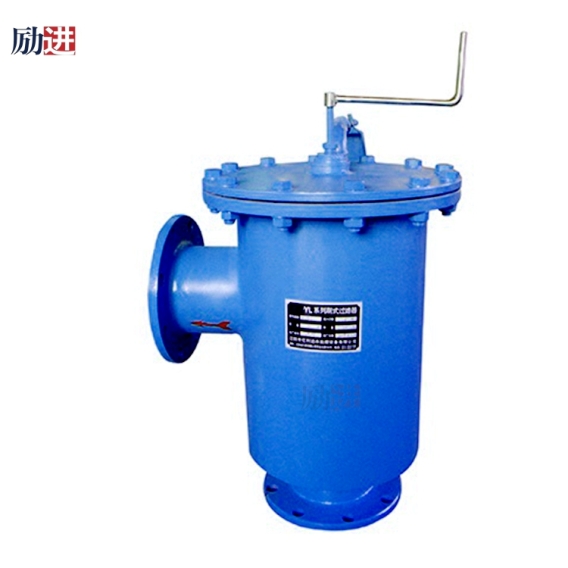

手搖刷式過濾器

手搖刷式過濾器


手搖刷式過濾器簡介：

手搖刷式過濾器內部結構由不銹鋼絲刷、不銹鋼濾網轉動件組成。清洗裝置安裝在不銹鋼濾網內側，過濾蓋外裝一手柄，搖動手柄帶動清洗部件刷除濾網上的顆粒物，然后通過排污口排出。刷洗過程中水流不中斷，不停機和拆卸過濾器清洗濾網。

手搖刷式過濾器 (4).jpg

手搖刷式過濾器技術參數：

工作壓力：≤1.0MPa(其他壓力，請訂貨時注明)

壓損：≤0.015MPa

工作溫度：≤150℃

過濾精度：d=1.2mm

其他：過濾精度及尺寸可按用戶要求訂作，法蘭連接尺寸按GB-9119.8-88。

手搖刷式過濾器 (7).jpg

Y型手搖刷式過濾器選型參照表

型號

流量

（T/h）

進出口徑

排污口徑

(mm)

D

（mm）

L

（mm）

H

（mm）

重量

（kg）

mm

in

LJ-2Y

19

50

2

25

159

550

300

70

LJ-2.5Y

28

65

2.5

25

159

550

300

73

LJ-3Y

50

80

3

25

159

600

300

75

LJ-4Y

80

100

4

25

159

600

300

80

LJ-5Y

125

125

5

25

219

600

350

90

LJ-6Y

180

150

6

32

275

650

350

100

LJ-8Y

320

200

8

40

325

850

525

120

LJ-10Y

490

250

10

50

377

900

650

150

LJ-12Y

710

300

12

50

426

1000

700

260

LJ-14Y

970

350

14

65

478

1100

820

350

以上數據僅供參考，以每次出貨產品數據為準。

手搖刷式過濾器 (6).jpg

立式手搖刷式過濾器

手搖刷式過濾器 (5).jpg

手搖刷式過濾器選型參數表：

型 號

進出口參數

排污口參數

  H

S1

S2

流量(T/h)

重量
(Kg)

mm

 in

D1

D2

  D3

LJ-2L

 50

2

Φ150

Φ240

Φ285

517

300

225

19

80

LJ-2.5L

65

2.5

Φ150

Φ240

Φ285

517

300

225

28

100

LJ-3L

80

3

Φ150

Φ240

Φ285

537

300

225

50

130

LJ-4L

100

4

Φ207

Φ295

Φ340

587

300

225

80

150

LJ-5L

125

5

Φ260

Φ350

Φ395

630

300

285

125

180

LJ-6L

150

6

Φ309

Φ400

Φ445

641

300

311

180

230

LJ-8L

200

8

Φ367

Φ460

Φ505

823

398

340

320

280

LJ-10L

250

10

Φ406

Φ515

Φ565

975

423

365

490

320

LJ-12L

300

12

Φ406

Φ515

Φ565

1000

438

365

710

380

LJ-14L

350

14

Φ460

Φ565

Φ615

1068

463

395

970

450

以上數據僅供參考，以每次出貨產品數據為準。

F型手搖刷式過濾器

手搖刷式過濾器 (8).jpg

手搖刷式過濾器選型參數表：

 型號

  A

B

C

D

E

LJSF2

460

1190

1750

465

228

LJSF4

460

1210

1770

465

228

LJSF6

620

1740

2800

470

235

LJSF8

800

1840

2900

545

308

手搖刷式過濾器 (3).jpg

手搖刷式過濾器選型方法：

1.確定以下參數：工作流量或進出口管徑DN、工作壓力P、工作溫度、過濾精度。

2.根據現場安裝位置確定結構形式。

3.確定有關材料：過濾網材料、殼體材料。

4.確定過濾器型號。

手搖刷式過濾器安裝與使用：

手搖刷式過濾器可水平或垂直安裝，但應注意水流方向與外殼箭頭方向應一致，垂直時要求水流方向是自上而下。當進出口壓力壓差達到0.04MPa時，需打開排污閥，人工輕輕轉動手柄刷洗過濾網，直至排污口出水水質變清后停止刷洗和排污，整個排污過程系統可正常運行，無需停機。

標準過濾等級

手搖刷式過濾器 (2).jpg



手搖刷式過濾器 (1).jpg
