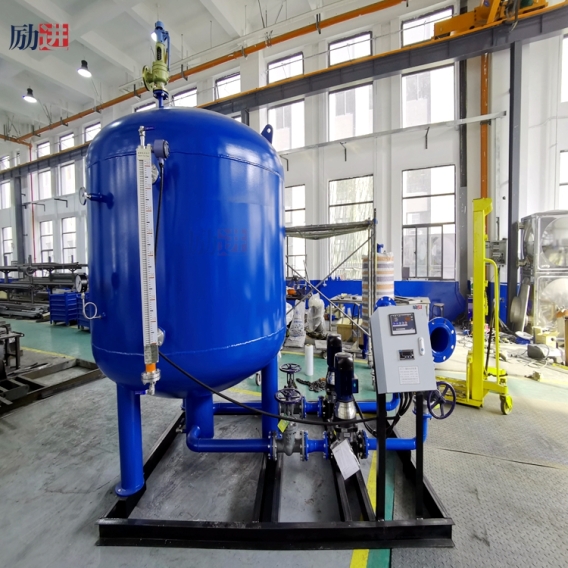

電動冷凝水回收裝置產品簡介

    LJHB系列冷凝水回收裝置是由余壓利用裝置、導流和加壓裝置、除污裝置、壓力平衡裝置、汽蝕消除裝置、吸汽定壓裝置、集水容器、液位變送傳感器、耐高溫電機泵、自控系統等組成。

電動冷凝水回收裝置工作原理

    本裝置根據流體動力學、汽液兩相流、傳質傳熱學的基本原理設計而成，用汽設備排出的冷凝水經疏水器進入回收裝置；經汽水分離裝置，使分離出的汽和新產生的二次閃蒸汽存于儲罐上部，而冷凝水則經過除污裝置后接受自動調壓及穩壓裝置、氣蝕消除裝置對其流態進行調整，使泵進口的高溫冷凝水始終處于單相微過冷狀態，消除了泵產生氣蝕的誘因，為高溫水泵回收高溫冷凝水創造必要條件，從而實現冷凝水和二次汽的完全閉式回收。

控制方案

    設備完善了自控系統，通過液位變送信號控制水泵的運行模式。根據用熱設備工藝對冷凝水背壓和供水連續性的要求，可采用連續或間斷運行方式。連續性運行：適用于要求罐內壓力低、穩定或要求連續供水的情況；間接式運行：高液位啟泵、低液位停泵，兩臺水泵自動切換運行，當罐內水位超出高水位線時，兩臺水泵同時啟動，待水位到達下限時兩臺水泵同時停止。若某一系統發生故障，將會自動發出聲光報警。

電動冷凝水回收裝置選型

    LJHB系列閉式冷凝水回收裝置能按照用戶現場冷凝水回收工況的具體參數及特殊要求進行精心設計，只有產品與客戶冷凝水回收的具體參數及特殊要求相符合才能獲得最好的冷凝水回收及供熱效果。因此，客戶在訂購LJHB系列閉式冷凝水回收裝置時客戶須提供下列資料：

    a.現場冷凝水回收工況的具體參數及特殊要求         b.提供各連接系統法蘭，所以接管具體尺寸

    c.控制系統采取何種形式，是否進DCS系統            d.方位空間及原系統流程圖

閉式冷凝水回收裝置內部流程圖

電動冷凝水回收裝置是一種節能環保設備，主要用于工業蒸汽系統中收集并再利用冷凝水。這種設備利用電動泵和控制系統自動將冷凝水從蒸汽系統回收回來，以便再次供給鍋爐或其他需要用水的設施，減少水資源的浪費和降低能源消耗。

電動冷凝水回收裝置的工作原理主要包括以下幾個步驟：

1. 冷凝水的收集：

   - 在蒸汽系統運行過程中，蒸汽會傳遞熱能后冷凝成水。這部分冷凝水通過管道收集到一個集水罐中。

2. 水位檢測與控制：

   - 集水罐內裝有水位傳感器，實時監測水位情況。當水位達到預定高位時，水位控制系統會自動啟動電動泵。

3. 電動泵的啟動和輸送：

   - 電動泵啟動后，將罐內的冷凝水抽送至鍋爐或其他用水設備。這個過程通過壓力管道完成，確保冷凝水能高效輸送。

4. 壓力和流量控制：

   - 在冷凝水輸送過程中，必須確保其壓力和流量符合系統要求。裝置通常會配置壓力控制閥和流量計來調節這些參數，保障系統的平穩運行。

5. 安全保護：

   - 為了設備的安全運行，電動冷凝水回收裝置通常會裝備過載保護、干燒保護等安全措施，以防電機過熱或無水運行情況發生。

電動冷凝水回收裝置主要優點

1. 節能減排：

   - 通過回收利用冷凝水，可以顯著降低鍋爐的補水需求，減少能源消耗和水資源的使用。

2. 提高熱效率：

   - 冷凝水回收可以減少熱能損失，因為冷凝水的溫度通常比新鮮補給水要高，利用冷凝水可以提高整體熱效率。

3. 減少化學處理：

   - 由于冷凝水是從蒸汽中回收的，因此其純凈度較高，可以減少鍋爐水處理化學品的使用。

4. 延長設備使用壽命：

   - 通過減少水中礦物質的沉積和腐蝕，可以延長鍋爐及相關設備的使用壽命。

電動冷凝水回收裝置應用場景

電動冷凝水回收裝置廣泛應用于需要大量蒸汽的工業場所，如電廠、化工廠、紡織廠、食品加工廠等，以及任何使用蒸汽加熱系統的設施。

總的來說，電動冷凝水回收裝置是一個高效、節能、環保的解決方案，對于提升工業能效和實現可持續生產具有重要意義。
