疏水自動增壓器產品特點:

1、 凝結水自動加壓器無泵無電機，以蒸汽或壓縮空氣為動力，自動進行冷凝水回收。

2、 凝結水自動加壓器能加壓0℃~170℃無腐蝕清潔液體。可在多種條件下把凝結水加壓送回鍋爐房或再利用，從而大幅度提回水率和充分利用二次蒸汽。

3、 凝結水自動加壓器排出的凝結水為壓力滿流，不產生二次蒸汽。凝結水管管徑比汽水混合狀流動的 余壓水管管徑小48~67%，可節約管材1/3，并能減少管道的大氣腐蝕。

4、 凝結水自動加壓器體積小，可分散或集中設置于墻邊或地坑中，土建工程量小，構造簡單，安裝方便，維修容易。

5、凝結水自動加壓器運行中低噪聲，低振動。

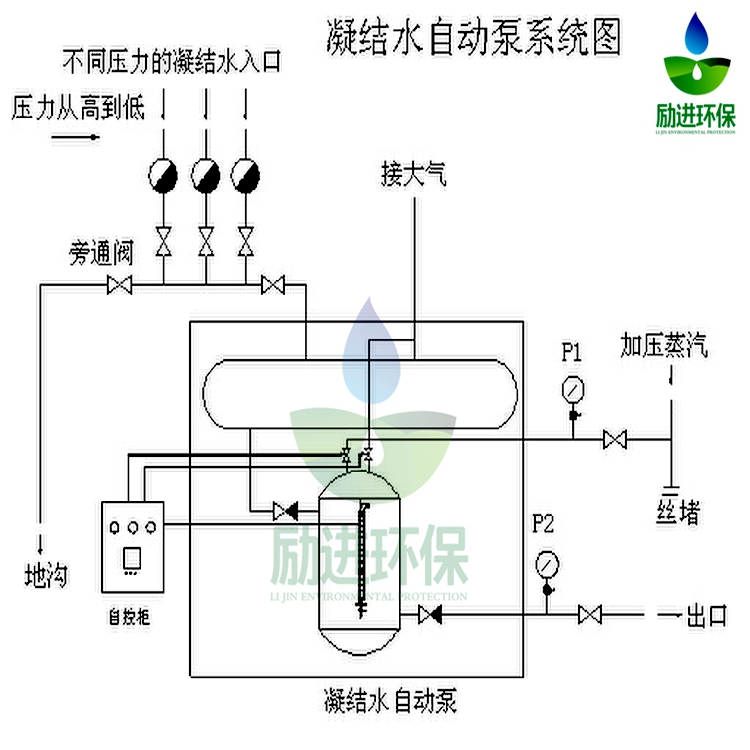

疏水自動增壓器工作原理：

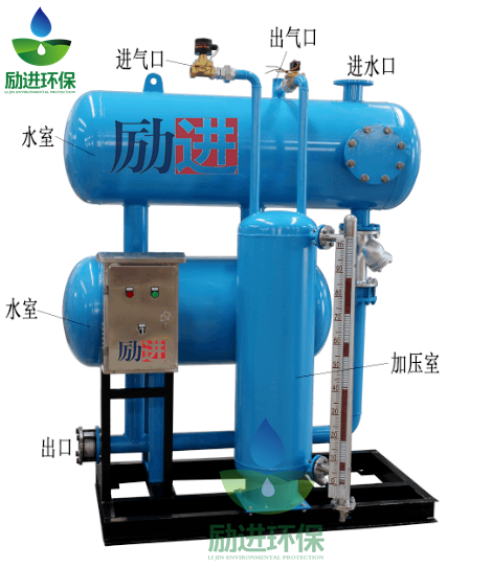

疏水自動加壓器由水室、加壓室、控制管及控制系統組成。

水  室：用于汽水分離和儲存一部分凝結水，并將凝結水輸送給加壓室。

加壓室：當加壓室裝滿凝結水時，在蒸汽或壓縮空氣作用下將其加壓輸出。

控制管：側裝液位控制顯示器。當液位到控制器高點時，進氣口打開，隨后排氣口關閉，加壓氣體進入加壓室，凝結水通過止回閥受壓排出；當液位到控制器低點時，進氣口關閉，隨后排氣口打開，加壓氣體被隔斷，同時加壓室內余氣排出，凝結水受重力作用，從水箱通過止回閥進入加壓室，從水箱通過止回閥進入控制管。控制系統為全自動控制系統，自動運行，無人看守。

疏水自動增壓器基本參數設備表

基本參數		單位	LJSZP－1	LJSZP－2	LJSZP－4	LJSZP－6	LJSZP－8	LJSZP－10	LJSZP－15
額定排水量		M3/h	1	2	4	6	8	10	15
額定加壓汽（氣）體壓力高于排水揚程		MPa （Kgf/cm2）	0.098 （1.0）
小加壓汽（氣）體壓力高于排水揚程		MPa （Kgf/cm2）	0.049 （0.5）
大加壓汽（氣）體壓力		MPa （Kgf/cm2）	0.98 （10）
水箱工作壓力		MPa （Kgf/cm2）	0.098 （1.0）
加壓室、控制室工作壓力		MPa （Kgf/cm2）	0.98 （10）
高排水揚程		MPa (m水柱)	0.39 ( 40 )
被加壓液體溫度		℃	0～170
加壓每立方米水耗蒸汽量		Kg	( ～4 )
外形尺寸	長	mm	900	900	1500	1500	1800	1800	2400
	寬	mm	850	850	900	1000	1000	1100	1100
	高	mm	1135	1135	1500	1570	1570	1570	1650
凈重		Kg	280	320	380	400	650	700	1200



疏水自動增壓器選用方法：

1、疏水自動加壓器的加壓汽（氣）體大壓力≤1.0 MPa，若壓力超過1.0 MPa，應設減壓裝置。疏水自動加壓器工作壓力0.3～0.6MPa。

2、加壓蒸汽壓力：P1≥P2+0.1 MPa

     式中，P1——加壓蒸汽壓力 MPa，P2——排出口壓力 MPa。

3、排出口壓力：P2=0.01（H+h）+Px MPa

     式中，H——疏水自動加壓器后管道高度、

                h——疏水自動加壓器后管道阻力(mH2O)

                P x——儲存輸送回凝結水末端設備（回水箱、給水箱、除氧水箱）的壓力MPa。

式中，h值可由設計決定，也可參考下式計算：h=1.4RL。式中，R為比摩阻，L為管長，1.4為局部阻力系數.
