一、全自動臥式自清洗過濾器功能用途



　　全自動臥式自清洗過濾器適用于工業廢水處理流程，鋼鐵廠沖渣水、電廠流程及冷卻水、造紙工序及進水，化工生產流程及灌溉系統等場合，用以濾去水中3500~130微米粒徑的硬質顆粒，確保系統的可靠運行。

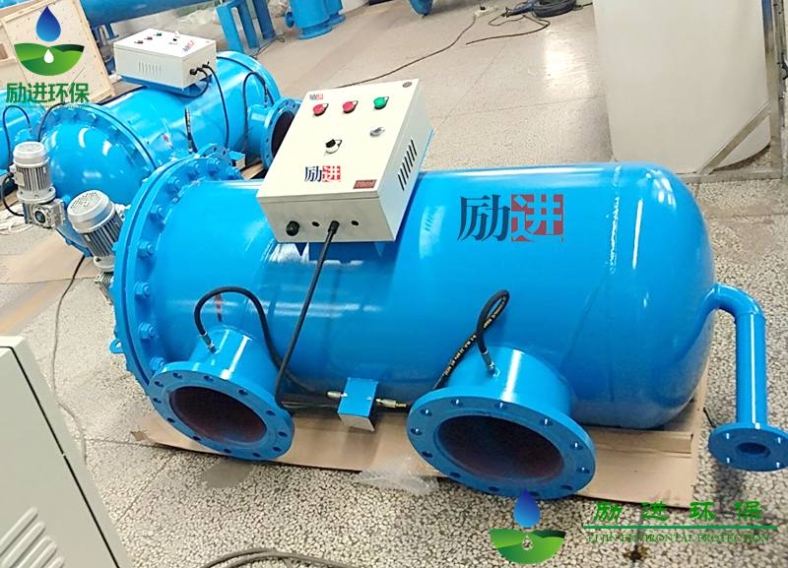

　　二、全自動臥式自清洗過濾器結構原理



　　DDS-C系列全自動臥式自清洗過濾器采用高強度的不銹鋼楔形網，具有處理量大，使用壽命長、清洗效率高等特點。本機采用智能壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到設定時間時，電動控制箱發出信號驅動電機轉動，同時排污閥打開。吸咐在濾網上的雜質微粒被轉動的清洗專用刷刷下，隨水流從排污閥排出，當過濾器進出口壓差恢復正常或定時器設定時間結束后，電機停止轉動，電動排污閥關閉。整個過程中，物料不斷流，實現了連續化、自動化生產。



　　







　　三、全自動臥式自清洗過濾器主要特性

　　◎ 防腐性能：碳鋼結構,環氧樹脂涂層

　　◎ 壓力損失小：配置較大過濾面積的過濾網使得壓損很低



　　◎ 過濾精度高：過濾精度可達10微米,有多種精度的濾網選擇



　　◎ 二級過濾：該設備采用二級不銹鋼濾網過濾,先經過粗濾再進入細濾網



　　◎ 不間斷供水：清洗時間僅為30秒左右,所需水量極少,對過濾水流無影響



　　◎ 多元化的控制：過濾設備可按壓差、時控、手動的方法進行清洗。可提供 預警信號，PLC控制



　　◎ 自動清洗功能：智能控制系統實時反饋過濾網污物的沉積狀態，達開預設值時，自動清洗濾網



　　◎ 產品規格：不同口徑，適合單機使用或多機并聯使用處理大流量或要求大過濾面積的工況環境



　　◎ 廣泛適用范圍：工業用水、污水處理、冷卻循環水等鄰域



　　四、全自動臥式自清洗過濾器主要參數



　　◎ 單臺流量:50-1200M3/H,更大流量可由多臺單機并聯



　　◎ 小工作壓力:0.2Mpa



　　◎ 大工作壓力:1.0/1.6/2.5/4.0Mpa



　　◎ 高工作溫度:80℃



　　◎ 過濾精度:130~3500微米



　　◎ 控制方式:壓差、時間或手動



　　◎ 清洗時間:60s



　　◎ 清洗機構轉速:14-20rpm



　　◎ 清洗壓損:0.01Mpa



　　◎ 控制電壓:交流220V

　　◎ 額定操作電壓:三相、AC220V /380V、50HZ



　　







　　五、全自動臥式自清洗過濾器安裝尺寸參數



　　







　　注：表中數據僅供參考，設備實際尺寸以供貨狀態為準。



　　六、全自動臥式自清洗過濾器濾網標準過濾等級



　　











微米	3500	2500	1500	800	500	300	200	130	100
毫米	3.5	2.5	1.5	0.8	0.5	0.3	0.2	0.13	0.1
目	4	6	10	20	30	50	75	120	155
